Ist ein Heckauszug im Wohnmobil das Richtige? Wir wollten von Anfang an mehr Stauraum im Kastenwagen – der Pössl Summit 640 hat eine riesige Heckgarage zu bieten, die ohne ein sinnvolles Konzept im Chaos versinken würde.
Wir zeigen Dir hier, welche Arten von Stau- und Auszugsystemen es gibt, was man bei der Planung beachten sollte und was für ein System beziehungsweise welchen Schwerlast-Auszug wir für die Heckgarage nutzen.
Sie sehen gerade einen Platzhalterinhalt von Youtube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenInhaltsverzeichnis
Welche Arten von Stausystemen für das Wohnmobil gibt es?
Boxen / Hängeorganizer
Die einfachste und günstigste Möglichkeit sind lose Boxen und Hängeorganizer *. Als Boxen können entweder normale Kisten * oder Faltboxen * verwendet werden. Ausgestattet mit rutschhemmenden Füßen oder Anti-Rutschmatten sollte normalerweise auch alles an seinem Platz bleiben. Der Große Vorteil ist hier die Flexibilität, da nichts verschraubt oder montiert ist. Willst Du nur deine Campingmöbel verstauen? Dann ist die Zoombox * vielleicht genau das Richtige für Dich.
Letzte Aktualisierung am 25.04.2024 / * Affiliate Links * / Bilder von der Amazon Product Advertising API
Feste Regale mit herausnehmbaren Kisten
Eine Stufe darüber befinden sich fixe Regale aus z.B. Aluprofilen * mit herausnehmbaren Kisten *. Die Regale sind einfach umzusetzen und günstiger als Regale mit Auszügen. Hier muss allerdings das Regal fix mit dem Fahrzeug verschraubt werden. Dadurch bist Du nicht mehr so flexibel wie bei losen Boxen oder Hängeorganizer.
Letzte Aktualisierung am 25.04.2024 / * Affiliate Links * / Bilder von der Amazon Product Advertising API

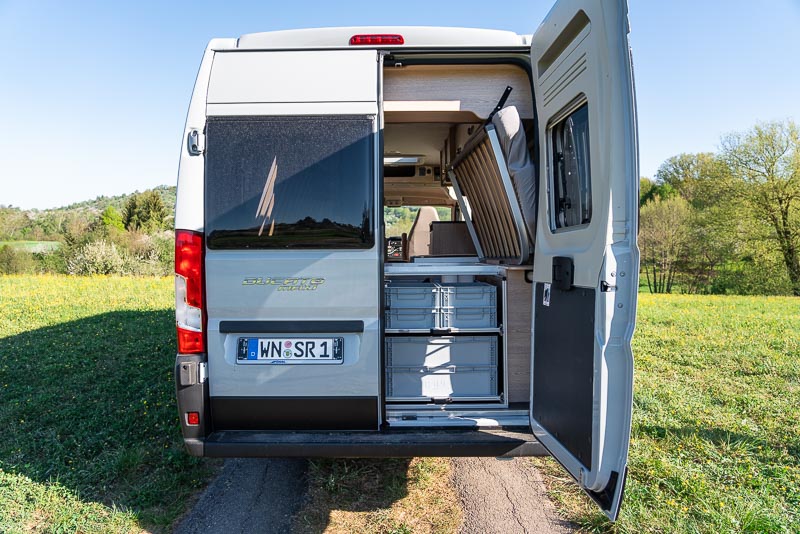

Heckauszug im Wohnmobil
Für uns war klar, dass wir aufgrund der Tiefe der Heckgarage (120cm) einen Auszug benötigen. Wir hatten schlicht und einfach keine Lust, gebückt in der Heckgarage Sachen zu suchen oder ständig das Bett hoch und runter klappen zu müssen.
Das Auszugsystem ist im geschlossenen wie auch im ausgefahrenen Zustand arretiert und so sicher zu nutzen. Einfach ausziehen, arretieren und schon kommt man komfortabel an all seine Utensilien heran. Die Schwerlastauszüge können auch ordentlich belastet werden. Zusätzlich besteht hier natürlich auch noch die Möglichkeit, Auszüge umzusetzen, auf denen zum Beispiel das Fahrrad oder Campingmöbel verstaut werden.
Letzte Aktualisierung am 25.04.2024 / * Affiliate Links * / Bilder von der Amazon Product Advertising API
Heckauszug kaufen oder selbst bauen? Welcher Anbieter ist empfehlenswert? Kosten?
Wenn Du die Zeit hast, handwerklich begabt bist und Du es dir zutraust, setze deinen Heckauszug im Wohnmobil selbst um.
Wir haben unser Auszugssystem selbst geplant und in Zusammenarbeit mit RG Regalbau fertigen lassen. Wir sind mit der Qualität und dem Preis-Leistungsverhältnis von RG Regalbau sehr zufrieden und können Ralf und sein Team auf jeden Fall weiterempfehlen.
Update 21.10.2023: Unser Auszug liegt im Moment bei circa 1.300,- €. Wenn du die Einhand-Bedienungen wünschst, kommen 20 € je Schublade hinzu. Eine Holzplatte unter dem Rahmen kostet 40 € zusätzlich.
Planung des Auszugsystems für dein Wohnmobil
Geh erst einmal auf Tour
Als Erstes empfehlen wir jedem, bevor es in die Planung geht, erst einmal mehrere Touren mit dem ganzen Equipment zu unternehmen. So bekommst du ein Gefühl dafür, was unbedingt auf Reisen eingepackt werden muss, was an welchem Platz gehört und welche persönlichen Bedürfnisse der Heckauszug erfüllen soll.

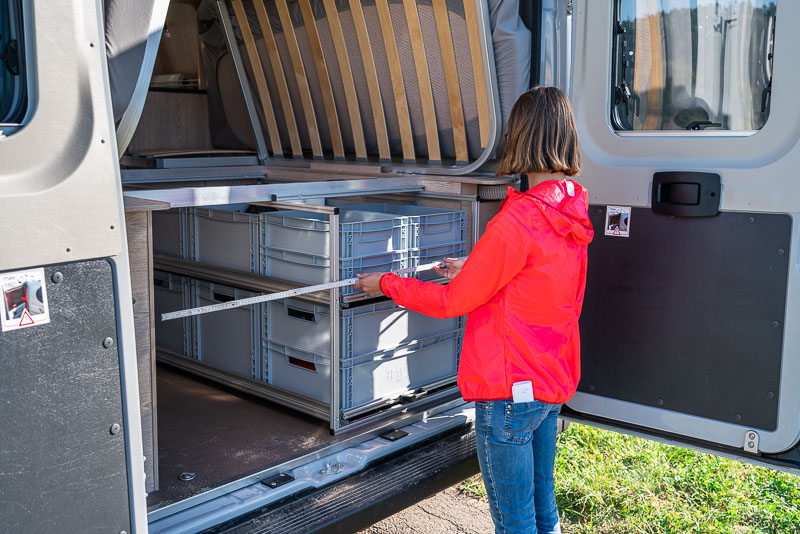

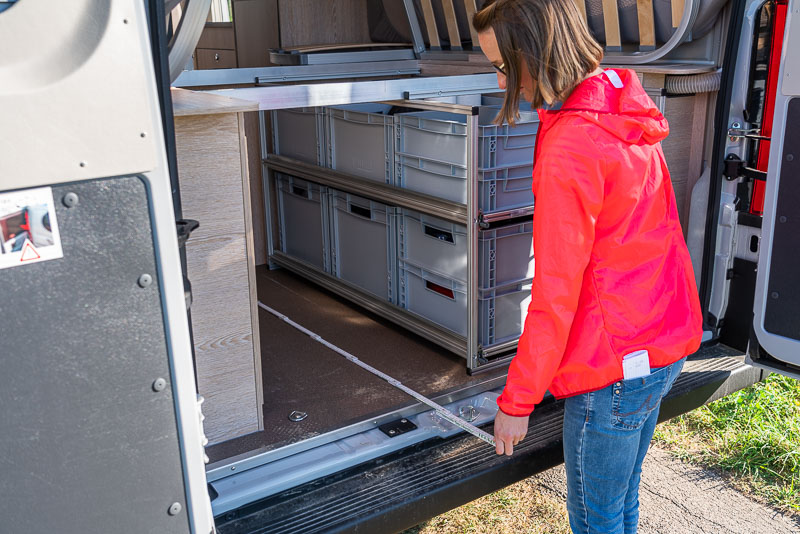

Wie viel Platz habe ich zur Verfügung?
Der verfügbare Platz ist abhängig vom gewählten Kastenwagen oder Wohnmobil. Grundlegend reichen erstmal die Länge, Breite und Höhe der Heckgarage aus, um mit den weiteren Planungen fortzufahren.
Der Pössl Summit 640 hat eine wirklich riesige Heckgarage (L:125cm / B:120cm / H:68cm). Der effektiv für den Heckauszug nutzbare Platz war aufgrund des Gaskastens ein wenig kleiner (L:125cm / B:70cm / H:68cm).
Tipp: Bedenke, dass das Auszugsystem oder das Regal im Normalfall fest verschraubt ist. Solltest Du (wie wir) den Gaskasten links haben, bedenke bitte, dass die Türe für den Gas-Wechsel geöffnet werden und Du das in die verfügbare Breite mit einrechnen musst. Hast Du andere Türen, Öffnungen oder Sonstiges zu beachten? Messe es aus und notiere es Dir entsprechend.
Was möchte ich alles verstauen?
Hat man mehrere Touren unternommen und ein Gefühl für das Equipment bekommen, gilt es festzulegen, was alles in der Heckgarage verstaut werden soll. Jedes System ist sehr individuell – jeder hat andere Bedürfnisse und Equipment, das mit muss. Diese Fragen helfen Dir bei der Auswahl:
- Benötige ich überhaupt einen Schwerlast-Auszug oder reichen auch Kisten?
- Wohin mit den Campingmöbeln?
- Soll das Fahrrad mit in den Auszug?
- Möchte ich einen Außengrill auf dem Auszug realisieren?
- Wäre ein Auszugsystem für die Gasflaschen sinnvoll?
Finale Planung mit einem Anbieter für Auszugsysteme im Wohnmobil
Nachdem du nun deine Bedürfnisse kennt, den verfügbaren Platz ermittelt und eine grobe Vorstellung habt, ob du überhaupt einen Auszug in der Heckgarage benötigt, kann es nun in die finale Planung gehen. Schau dir gerne dazu Bilder von bereits fertigen Auszügen an, da kann man sich die ein oder andere Inspiration holen.
Die finale Planung erledigt für dich der Anbieter, bei dem du das Auszugsystem kaufst. Hier wird nochmal exakt ermittelt, wie viel Platz effektiv zu Verfügung steht und was die individuellen Bedürfnisse sind. Die Planer haben viel Erfahrung und können dir auch noch den ein oder anderen Tipp geben 🙂
Anhand dieser gemeinsamen Feinplanung wird vom Anbieter das System konstruiert und gefertigt. Optional bieten einige Anbieter (zum Beispiel die Firma RG Regalbau) auch einen Einbau im Fahrzeug an.
Finale Planung DIY
Du möchtest dein Projekt selbst planen? Mach Dir eine grobe Skizze, wie es aussehen soll. Schau Dir Bilder von bereits fertigen Auszügen an, da kann man sich die ein oder andere Inspiration holen. Überprüfe nochmals anhand der Skizze im Fahrzeug, ob es für dich so umsetzbar ist. Wenn alles passt, kann es los gehen mit der Konstruktion, Berechnung und der Bestellung der Komponenten. Wir haben dir die benötigten Materialien für das Auszugsystem hier * zusammengestellt. Viel Erfolg!
Boxen und Kisten
Die gängigsten Maße für die Kisten sind 60x40cm und 40x30cm in unterschiedlichsten Höhen. Je nach Umsetzung deines Ausbaus kannst Du dir beliebig deine Wunschboxen aussuchen. Die Boxen bekommst Du in jedem Baumarkt oder auch online *
Bei manchen Anbietern kannst Du ein Komplettpaket kaufen – Ausbau inklusive Boxen. Hier hast Du im Normalfall auch die Wahl dein Auszugsystem zu individualisieren.
Letzte Aktualisierung am 25.04.2024 / * Affiliate Links * / Bilder von der Amazon Product Advertising API
Einbau in das Wohnmobil, in den Van oder deinen Kastenwagen
Solltest Du dein System bei einem Anbieter kaufen, frage nach, ob auch ein Einbau angeboten wird. So ein Einbau dauert im Normalfall nicht lange und kann mit einem Ausflug oder Tour kombiniert werden.
Du baust deinen Auszugsystem selbst ein? Dann möchten wir Dir ein paar Tipps geben:

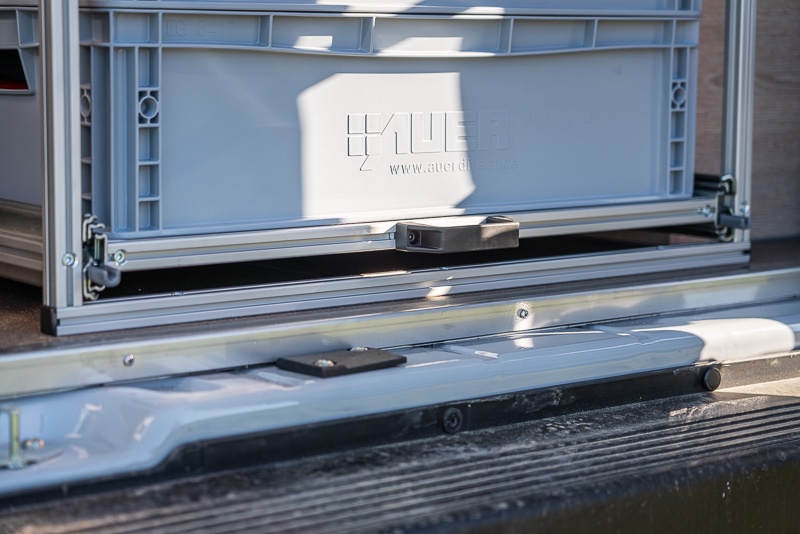

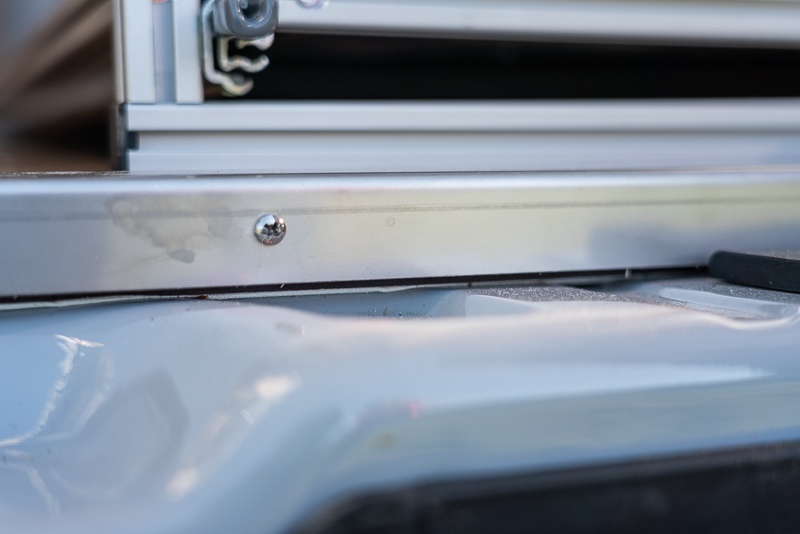

Befestigung am Boden

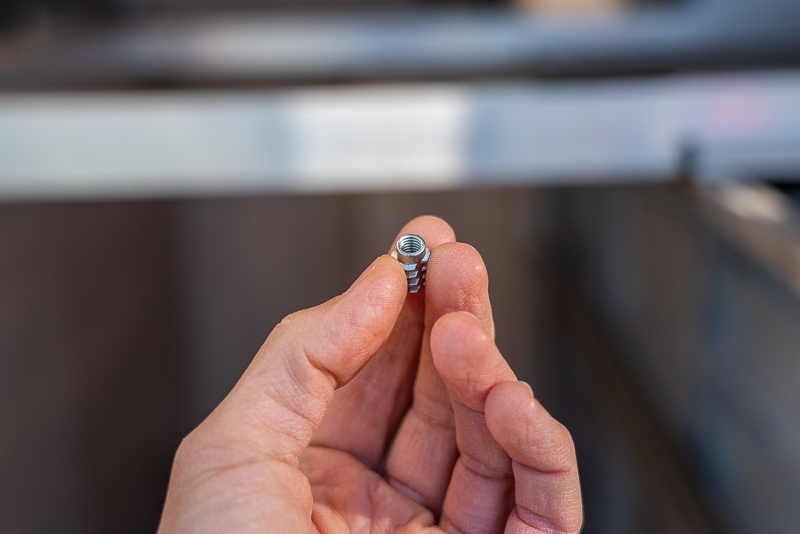

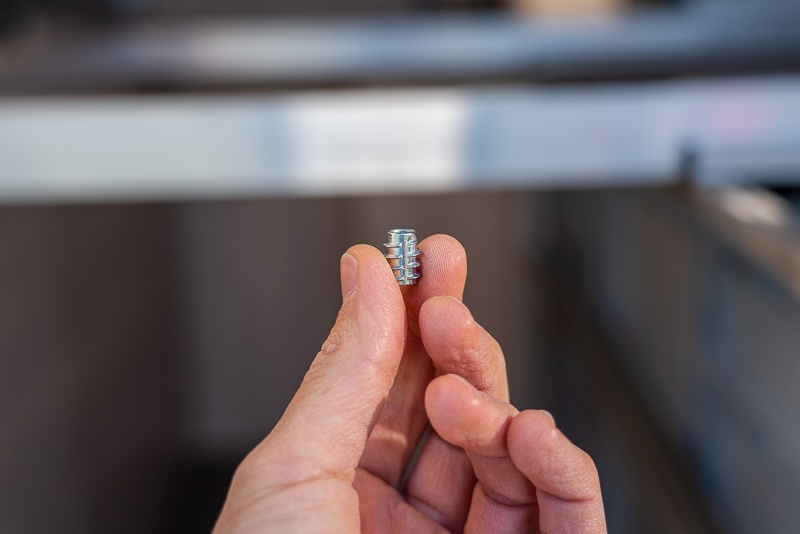

Für die Befestigung am Boden kannst Du entweder Holzeinsatzmuttern * oder für eine direkte Verschraubung Holzbauschrauben * (Spax :-)) nutzen. Der Vorteil bei der direkten Verschraubung ist, dass man nach dem Entfernen des Ausbaus die Löcher einfach und gut mit Abdeckkappen verschließen kann.
Bitte prüfe im Vorfeld, wie stark deine Bodenplatte ist und aus welchem Material sie besteht. Im Normalfall ist zwischen der Bodenplatte und dem Fahrzeug eine Folie/Dampfsperre verbaut, diese darfst Du auf keinen Fall beschädigen.
Letzte Aktualisierung am 25.04.2024 / * Affiliate Links * / Bilder von der Amazon Product Advertising API

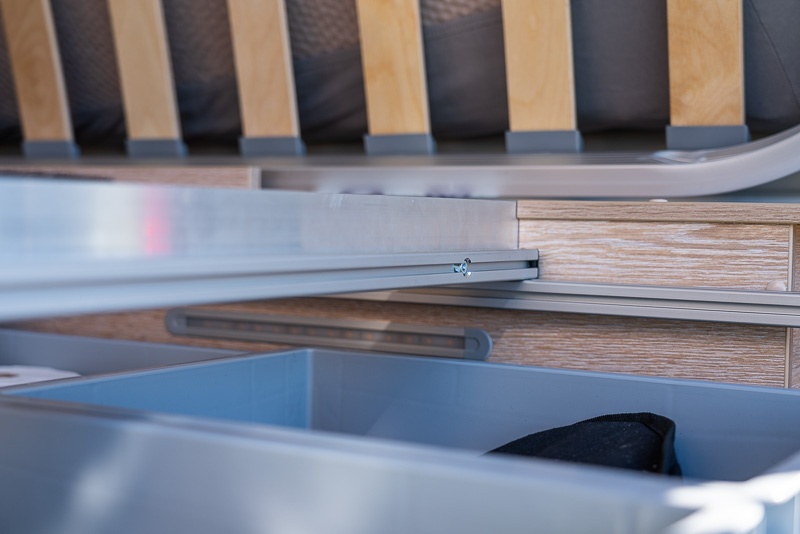

Befestigung oben und an der Seitenwand
Zusätzlich zu der Befestigung am Boden empfehlen wir Dir den Heckauszug noch an einem weiteren Punkt in der Heckgarage zu befestigen. Dafür kannst Du entweder die Seitenwand nutzen oder wie wir das Metallgestell des Betts.
Tipp: Falls Du den Wassertank in der Seitenwand hast, nutze ein Blech bei den Bohrungen für die Verschraubung zwischen Seitenwand und Wassertank. So umgehst Du das Risiko, ein Loch in den Wassertank zu bohren 🙂

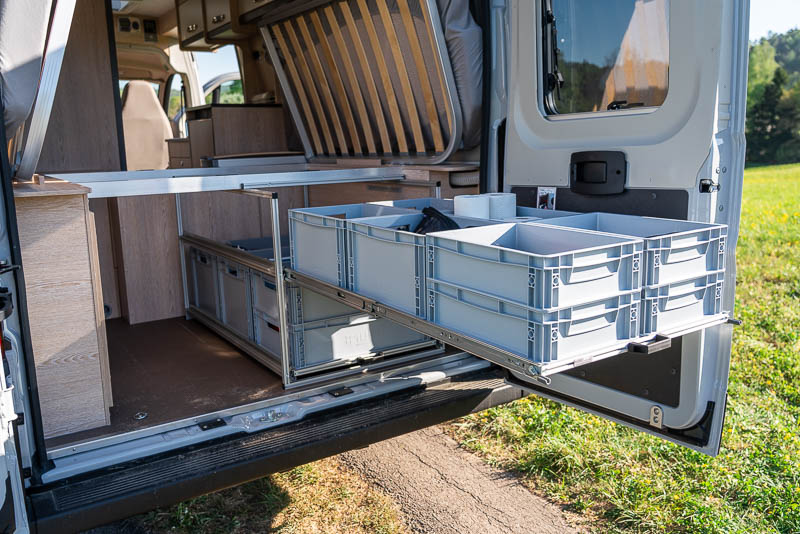

Lass dich von unserem Heckauszug inspirieren

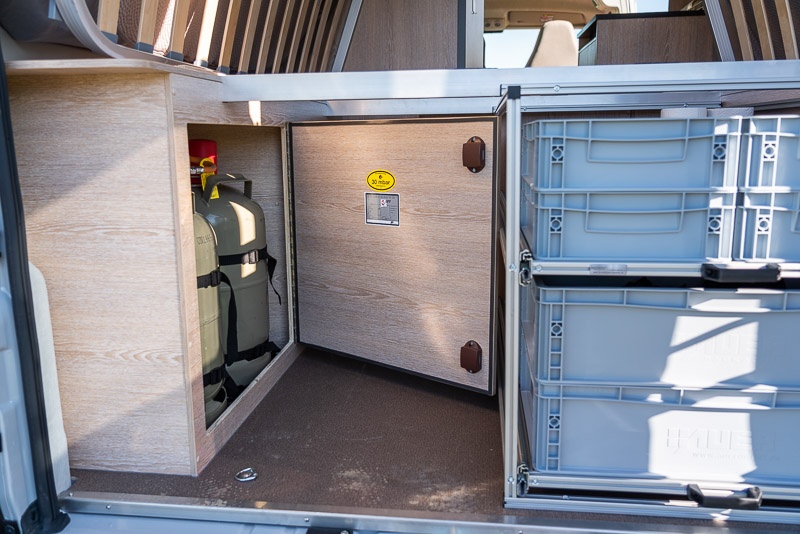

Der Pössl Summit 640 hat eine wirklich riesige Heckgarage (L:125cm / B:120cm / H:68cm). Der effektiv nutzbare Platz war aufgrund des Gaskastens ein wenig kleiner (L:125cm / B:70cm / H:68cm). Das verwendete Aluprofil hat die Maße 20x20mm.
Letzte Aktualisierung am 25.04.2024 / * Affiliate Links * / Bilder von der Amazon Product Advertising API

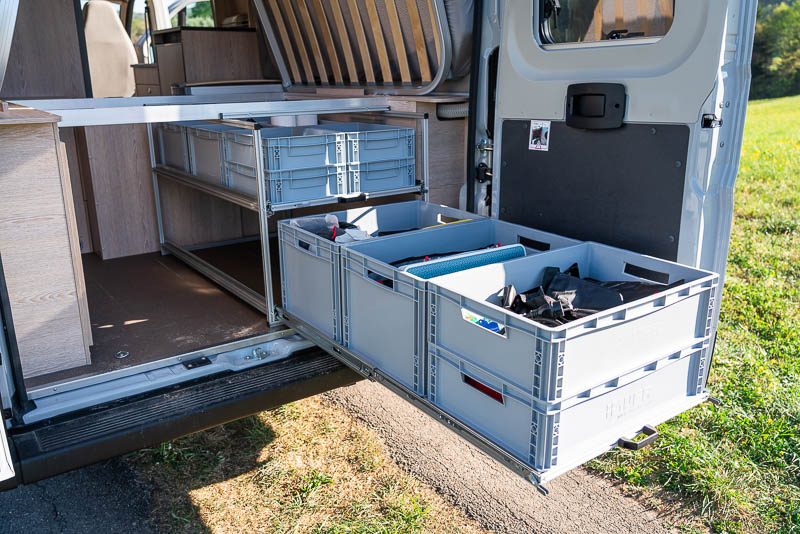

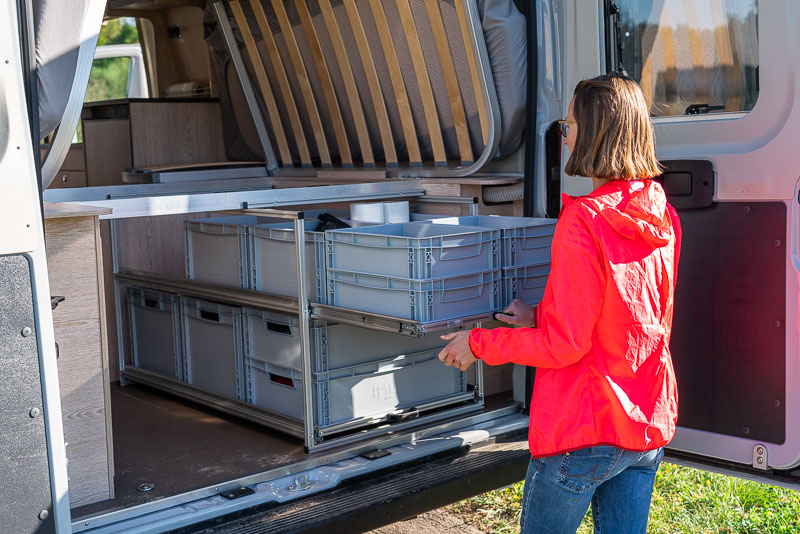

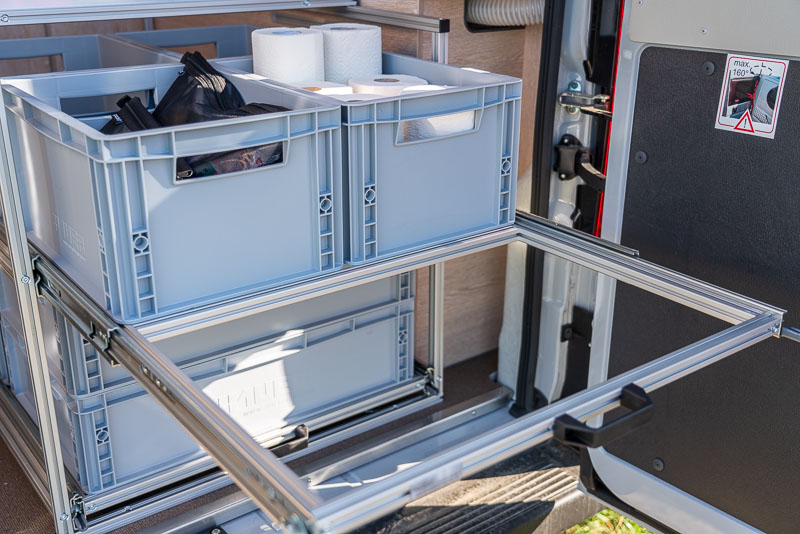

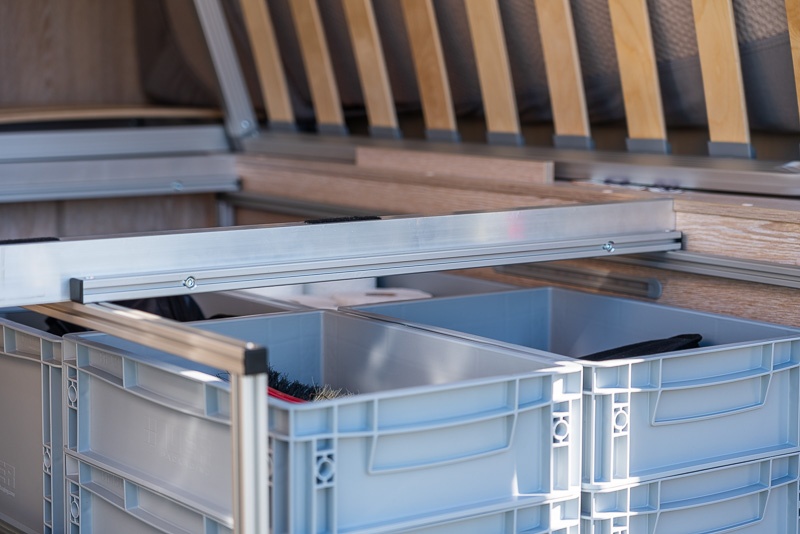

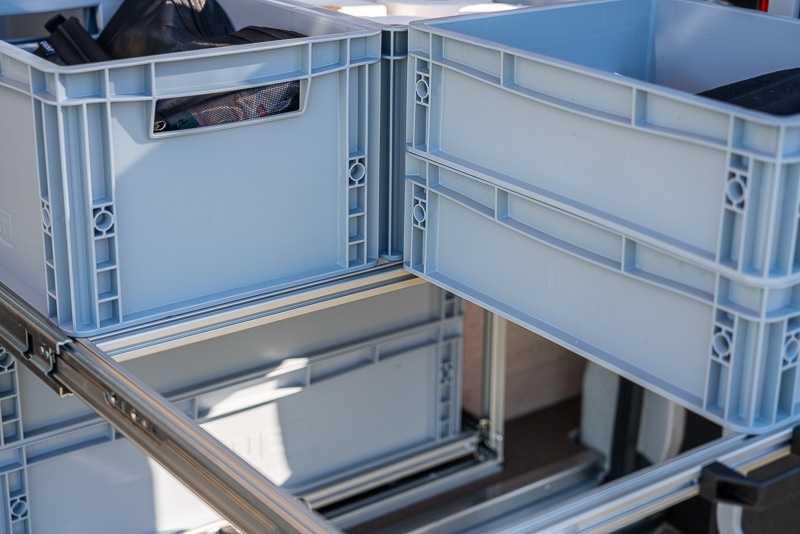

Schwerlastauszug

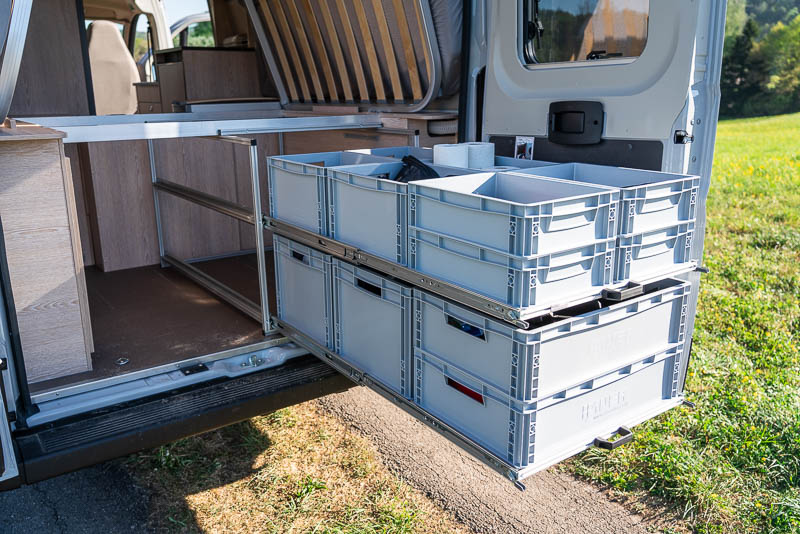

Wir haben uns für 2 Ebenen entschieden. Grund hierfür war, dass wir massig Platz bei der Höhe haben und wir nicht so viele Kisten übereinander stapeln wollten. Macht für uns keinen Sinn, wenn man trotz Auszug ständig Kisten stapeln muss, um an etwas ranzukommen, was unten verstaut ist. 2 Ebenen sind natürlich teurer als nur 1 Ebene, aber das war es uns wert.

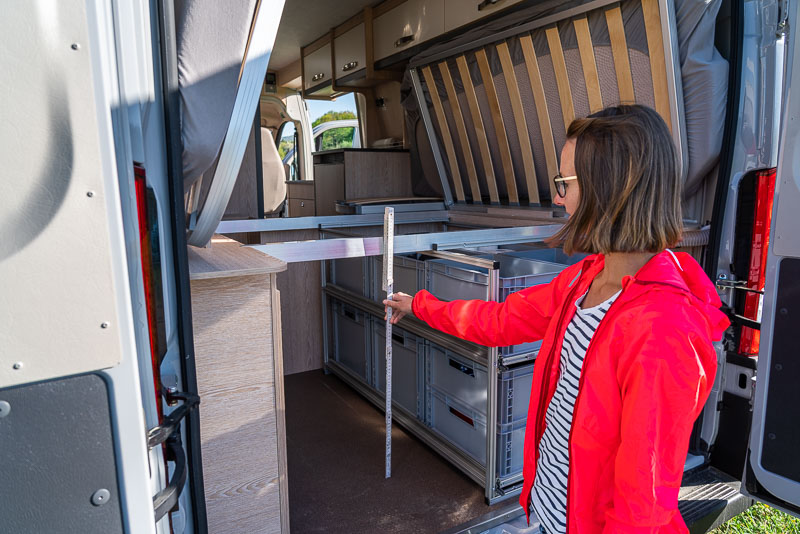

Außenmaße

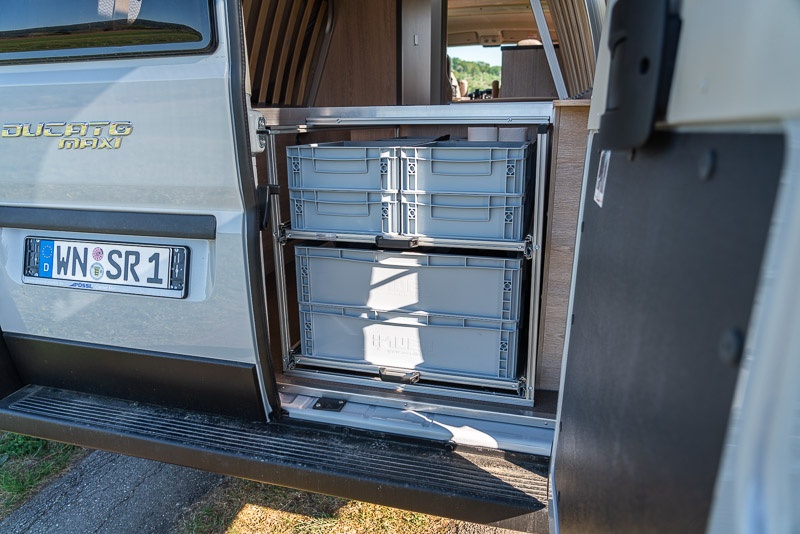

Unser Auszug hat die Außenmaße L:125cm / B:70cm / H:68cm. Damit haben wir den maximal nutzbaren Raum genutzt.
Nutzbare Staufläche

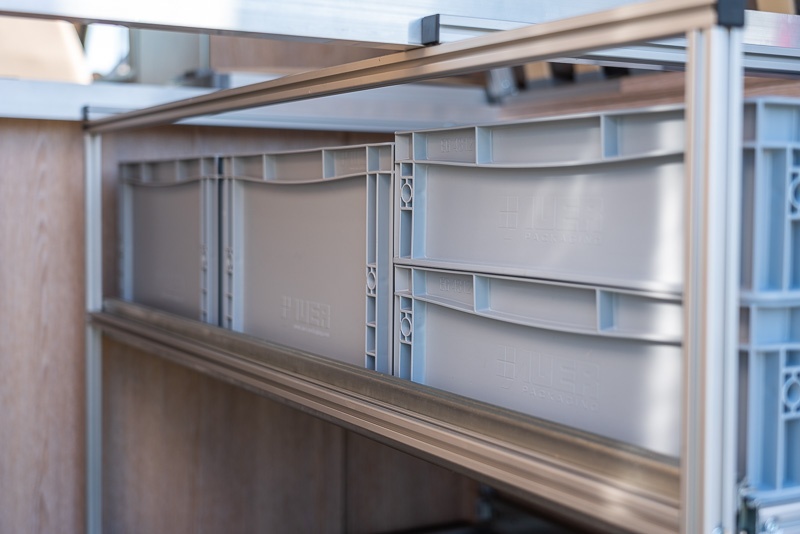

Im unteren Fach haben wir effektiv 120x60x33cm nutzbaren Raum, im oberen Fach effektiv 120x60x25cm.

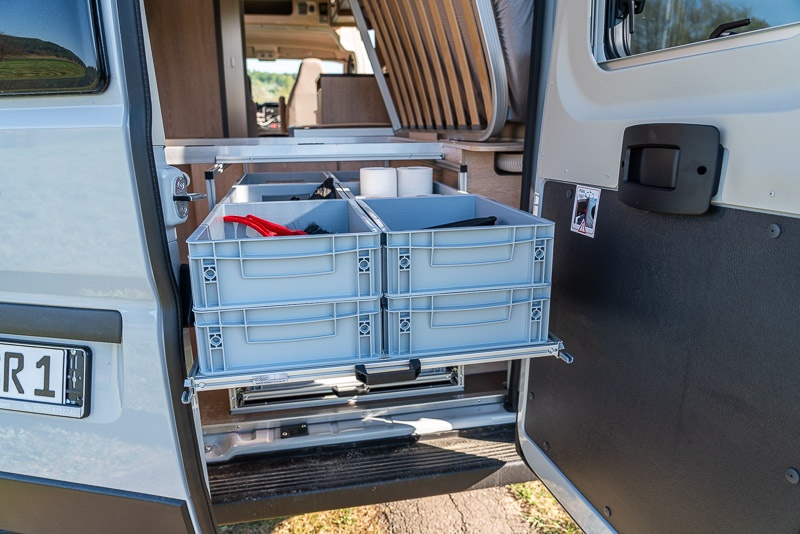

Nachteil 60cm Breite gegenüber 40cm Breite
Leider müssen wir immer beide Hecktüren öffnen, um an unseren Auszug zu kommen. Bei 40cm Auszugsbreite wäre ein Ausziehen des Auszugs mit dem Öffnen einer Türe möglich. Aber 50% mehr Stauraum und die Möglichkeit, auch kleinere Kisten zu nutzen und alles dadurch modular zu haben, war es uns wert.

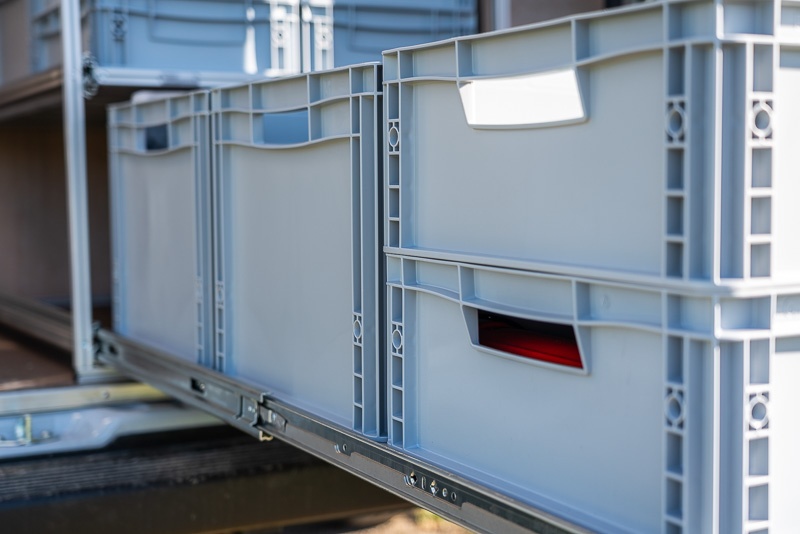

Welche Boxen nutzen wir?
Wir nutzen Boxen von der Firma Auer. Die Boxen sind qualitativ hochwertig und haben ein gutes Preis-Leistungsverhältnis.
Folgende Boxen haben wir in unserem Auszug:
- 2x Auer EG 64/32 * / 60x40x32 cm (unten)
- 2x Auer EG 64/17 * / 60x40x17 cm) (unten)
- 4x Auer EG 43/22 * / 40x30x22 cm (oben)
- 4x Auer EG 43/12 * / 40x30x12 cm (oben)
Letzte Aktualisierung am 25.04.2024 / * Affiliate Links * / Bilder von der Amazon Product Advertising API
Was haben wir in unserem Ausbau verstaut?
Werkzeug, Reinigungsmittel, Lebensmittel, Campingstühle, Schuhe,Wasserschlauch, Stromkabel …
Allerlei „Gerümpel“, das wir nicht täglich benötigen oder es im Van keinen festen Platz hat. Also im Prinzip alles, was zuvor auch in unserem Pick-up Camping Ausbau untergebracht war.
Tragfähigkeit
Jede Ebene des Heckauszug ist bis zu 80kg belastbar und dementsprechend richtig gut nutzbar.
Wasserfilter Wohnmobil
Ist ein Wasserfilter im Wohnmobil sinnvoll oder nur teurer Schwachsinn? Wir haben es getestet – inkl. ausführliche Wasseranalysen.
Grillen und Camping? Na klar!
Auf was muss ich beim Grillen auf einem Campingplatz beachten, was ist erlaubt, welcher Grill passt zu mir oder was kann ich grillen?
Maut Wohnmobil
Wie wird die Maut für dein Wohnmobil berechnet und wo erfolgt eine Erhöhung ab dem 01.01.2023? Das klären wir in diesem Beitrag.
Trelino – Die kleinste Toilette für deinen Van
Die perfekte Toilette für deinen Van! Klein, tragbar, ohne Chemie – und findet im Kofferraum oder einfach hinter den Sitzen Platz.
Pössl Summit 640
Wir stellen dir den Pössl Summit 640 im Detail vor und beantworten die Frage, ob der Pössl Summit 640 tatsächlich DAS Premium Raumwunder ist!
Innenausbau Ford Ranger
Erfahre alles über unseren Innenausbau – mehr Stauraum – mehr Flexibilität – Modular – Einfach umsetzbar
Welches Stausystem nutzt Du?
Hast Du bereits einen Heckauszug für deinen Kastenwagen oder löst Du es mit Kisten? Bei wem hast Du den Auszug gekauft? Was gefällt Dir an deinem Konzept besonders gut? Lass uns gerne daran teilhaben und schreibe es in die Kommentare – Wir sind gespannt!
Dir gefällt dieser Beitrag? Dann teile ihn mit deinen Freunden!
Entdecke mehr
Gasfreies Wohnmobil – macht das Sinn?
Die Nachfrage nach gasfreien Wohnmobil hält weiterhin an – warum, weshalb, welche Alternativen und Konsequenzen hat der Umbau?
Gas- oder Dieselheizung im Wohnmobil
Finde heraus, ob eine Gas- oder Dieselheizung für dein Wohnmobil besser ist: Ein direkter Vergleich von Kosten und Einsatzmöglichkeiten!
Brennstoffzelle im Wohnmobil
Der Einsatz von Brennstoffzellen im Wohnmobil wird immer wieder diskutiert – doch warum hat sich diese Technologie noch nicht durchgesetzt?
Anzeige *
Anzeige *
Dieser Beitrag hat 80 Kommentare
Hallo,
Vielen Dank für die vielen Infos!
Da wir auch einen Summit haben, wäre diese Lösung genau das Richtige. Deshalb die Frage: Was hat Euch das Ganze gekostet?
Beste Grüße
Dietmar
Hi Dietmar,
es hat uns in Summe knapp 850,- EUR gekostet.
Liebe Grüße
Grit und Basti
Vielen Dank! Das ist ne Hausnummer, die man sich überlegen muss ?
Hi Dietmar,
ja, das ist natürlich nicht wenig aber für uns ist es jeden Euro wert. Stabil, alles ist verstaut und nichts fährt herum.
Liebe Grüße
Grit und Basti
Hallo Basti,
sehr interessanter Beitrag. Kannst du auch etwas über das benutzte Al-Profilsystem sagen? Z. B. welcher Profilquerschnitt der Alu-Stangen ist für den Zweck ausreichend? Wie sind die Stangen miteinander verbunden, …? Vielen Dank im Voraus.
Hi Jürgen,
danke! 🙂
Das verwendete Profil ist ein 20×20. Reicht von der Stabilität aus und ist leicht.
Die Profile sind direkt miteinander verschraubt (Durchgangsbohrung + Gewinde) , Du könntest aber auch innenliegende Winkel nutzen. Normale Winkel gehen größtenteils nicht, da diese sonst im Weg wären und die Kisten nicht mehr passen.
Hallo Ihr Zwei,
vielen Dank für die tollen Videos und die Berichte. Eine Frage hätte ich zu dem Auszugssystem. Welche Stärke haben die Aluprofile? 20×20 oder 25×25=
Lg Und bleibt gesund.
Peter
oh ich hätte mal lesen sollen 🙂 steht ja oben
Hi Peter,
kein Problem 🙂 ich füge es in den Beitrag mit ein.
Liebe Grüße
Grit und Basti
Hallo Basti,
ich habe mit viel Interesse das Video über das Regalsystem gesehen.
Da ich in kürze auch einen Pössl Summit 640 bekomme wäre meine Frage: kann ich von dir einen Plan mit Materialliste
für das Regalsystem bekommen?
Das wäre super.
Gruß
Hans-Werner
Hi Hans-Werner,
wir haben das System geplant, die finale Konstruktion (inkl. Maße und Materialliste) sowie die Fertigung hat RG-Regalbau durchgeführt.
Leider kann ich Dir deswegen keine Materialliste zur Verfügung stellen, ich hoffe Du verstehst das, sorry!
Gerne kannst Du uns aber bei weiteren Fragen dazu kontaktieren, wir helfen Dir gerne weiter.
Liebe Grüße
Basti
Hallo Basti,
Wie schwer ist der Auszug?
Wie kommst du mit dem Gesamtgewicht klar wenn du den Pössl noch aufrüstetest mit 18 Zoll, Solar usw.?
Hast du aufgelastet?
Eure Filme sind sehr an autentisch, detailliert und verständlich — einfach sehr gut !!!
Viele Grüße
Hi Klaus,
ich habe es selbst nicht gewogen, aber nach Auskunft des Herstellers knapp 20kg + Boxen (Schätzung 5-10kg).Wir werden dies aber noch nach holen.
Bis jetzt kommen wir mit dem Gewicht ganz gut klar, wir haben keine Markise oder Fahrräder mit dabei, da sparen wir ein wenig Gewicht ein. Wir haben nicht aufgelastet.
Wir haben das Fahrzeug noch nicht mit 18 Zoll und Solar umgerüstet, da die Bauteile im Moment immer noch im Rückstand sind. Wir hoffen aber, dass die Themen die nächsten 2 Wochen über die Bühne gehen, dann gibt es natürlich entsprechend ein Gewichtsupdate.
Liebe Grüße
Grit und Basti

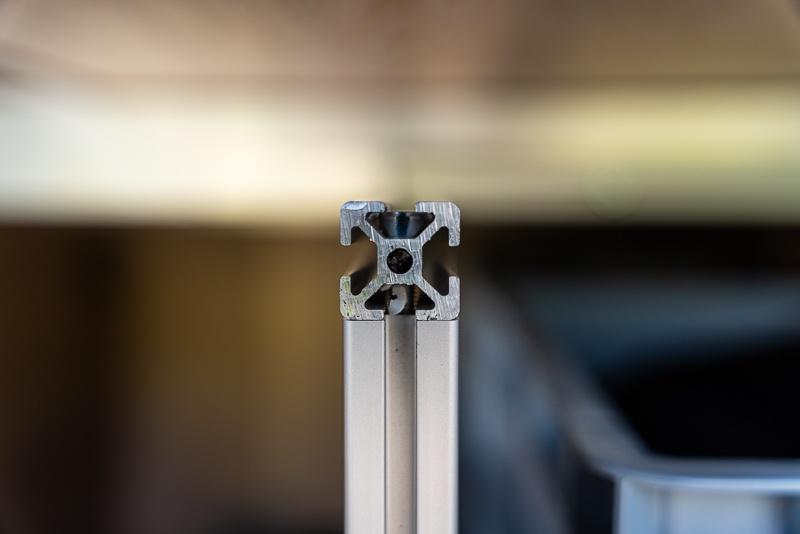

Hallo Basti, hast Du evtl ein Bild von dem Profil von vorn? Ich wollte den Auszug mit Profilen selber bauen. Das Gewindeschneiden in den Kopf hält nicht richtig. Von daher habe ich evtl das falsche Profil. Wie wurde das bei euch gemacht? Gewinde geschnitten oder mit selbstschneidenden Schrauben? Es wäre toll mal ein Bild zu sehen und du eine Abdeckkappe mal ab machen kannst 🙂 vielen Dank
Hi Peter,
das Bild habe ich in die Galerie am Schluss hinzugefügt. Es ist für die Befestigung untereinander ein M5 Gewinde geschnitten.
Liebe Grüße
Basti

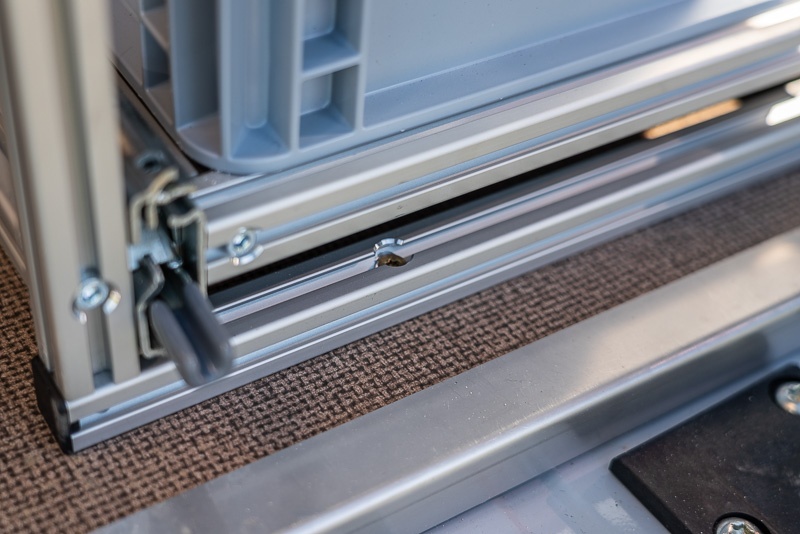

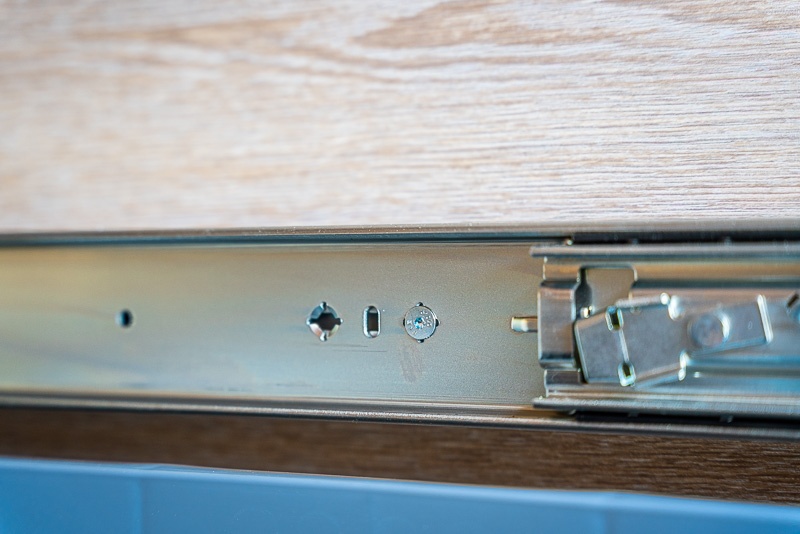

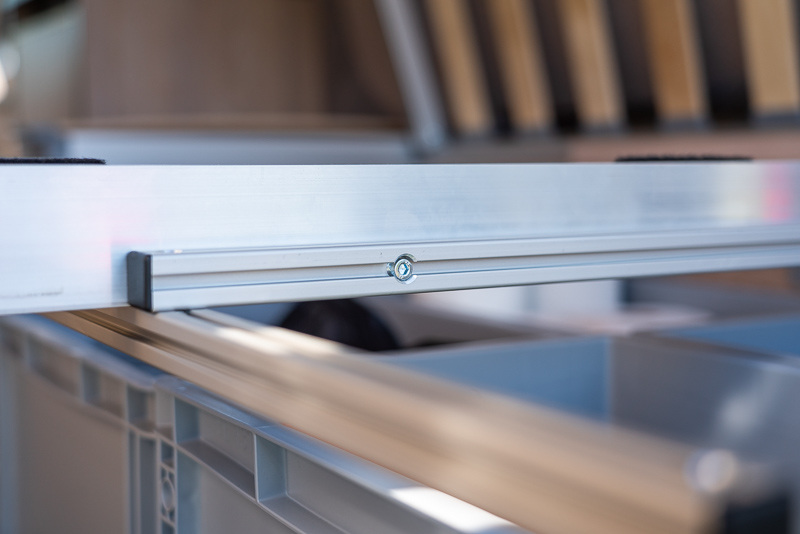

Hallo Basti, mit was für eine Art Schrauben sind die Schwerlastschienen an den Profilen befestigt. Lieben Dank für Deine Antwort.
Hi Peter,

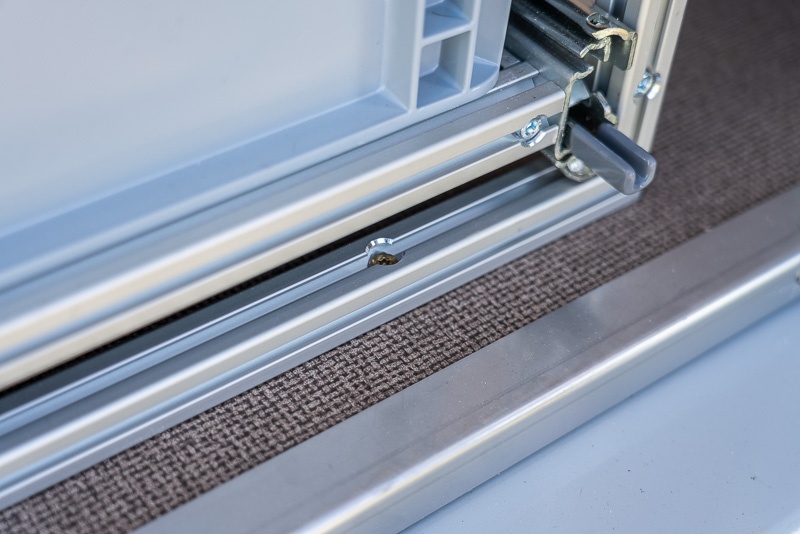

Senkkopfschrauben, je nach Profil und Hammermuttern / Nutensteine M4 oder M5.
Liebe Grüße
Basti
Hi Basti,
Wo habt ihr eure Schwerlastauszüge mit der Verrieglung gekauft?
Liebe Grüße
Alf
Hi Alf,
die Auszüge wurden von der Firma RG-Regalbau montiert.
Du findest aber eine sehr große Auswahl an Auszügen z.B. auch bei http://www.teleskopauszug24.de
Liebe Grüße
Basti
Hallo Basti,
bei vielen Selbstbauern steht die Frage, wo bekomme ich die Profile für das Regalsystem her. Hier gibt es drei wichtige Anbieter
item24.de
alvaris.eu
boschrexroth.com/
Der Profilquerschnitt hängt natürlich von der Größe des Regales und der Auszugslänge ab. Deine Profilquerschnitte sind völlig ausreichend. Das lässt sich aber berechnen. Die Profile kann man auf Länge zugeschnitten mit allen Verbindungselementen und auch stirnseitigen Abdeckkappen bestellen. Man braucht dann nur noch zu montieren und für die Befestigung der Auszüge die entsprechende Bohrungen zu bohren.
Auszüge bekommt man in Längen bis 1500 mm bei http://www.teleskopauszug24.de, auch in Edelstahl.
Liebe Grüße Gerold
Hi Gerold,
vielen Dank für deine Tipps 🙂
Liebe Grüße
Grit & Basti
Liebe Gritt, lieber Basti,
euer WoMo Pössl Summit ist super. Ich werde mir demnächst auch einen bestellen. Lieferzeit voraussichtlich ab Oktober 2021. Somit besteht zurzeit keine Not heute noch einen bestellen zu müssen. Ich gehe davon aus, dass ich im Sommer 2022 einen mein eigen nennen werde. Weitere Infos folgen.
Liebe Grüße
Volker
Hi Volker,
das freut uns 🙂 leider sind die Lieferzeiten, speziell beim Summit, im Moment extrem lang.
Liebe Grüße
Grit und Basti
Hallo,
Sehr schön gemacht. Kommt evt. für unseren Malibu in Frage. Wird aber erst noch geliefert.

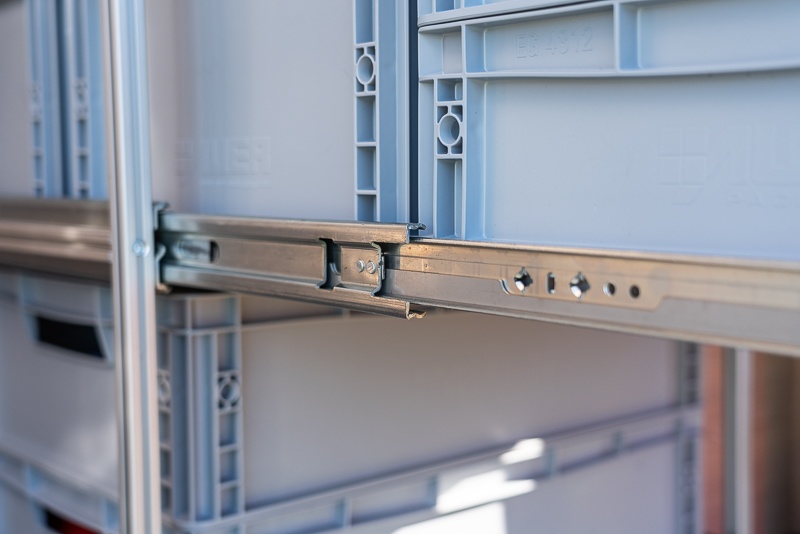

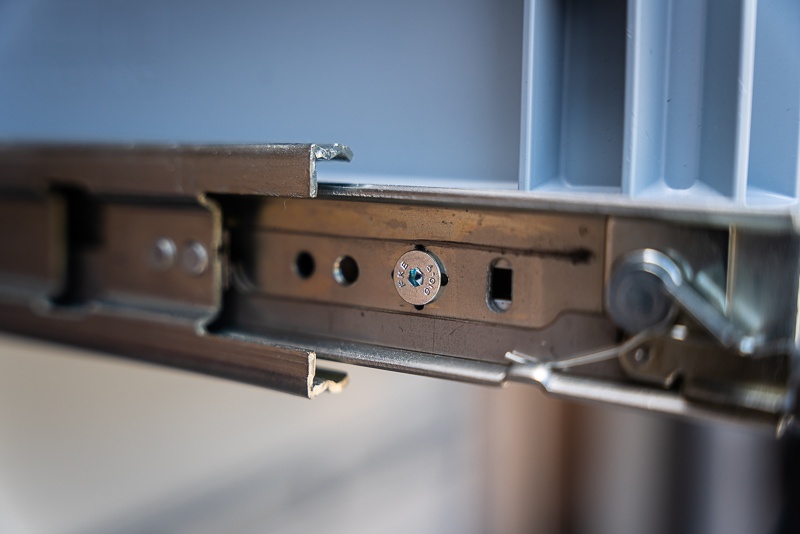

Aber kurze Frage, warum sind die Teleskopschienen verkehrherum eingebaut. Laut Teleskopschienenshop ist die runde Öffnung oben. Laut deren Anleitung „Lasche der Außenschiene muss nach unten zeigen.“ https://www.teleskopschienen24.de/downloads/montageanleitung-1705819-schwerlastauszug-mit-verriegelung.pdf
Habt ihr etwas bemerkt ob es Probleme gibt, oder hängt sich die Schiene nicht aus?
Danke für deine Rückmeldung
Hi Axel,

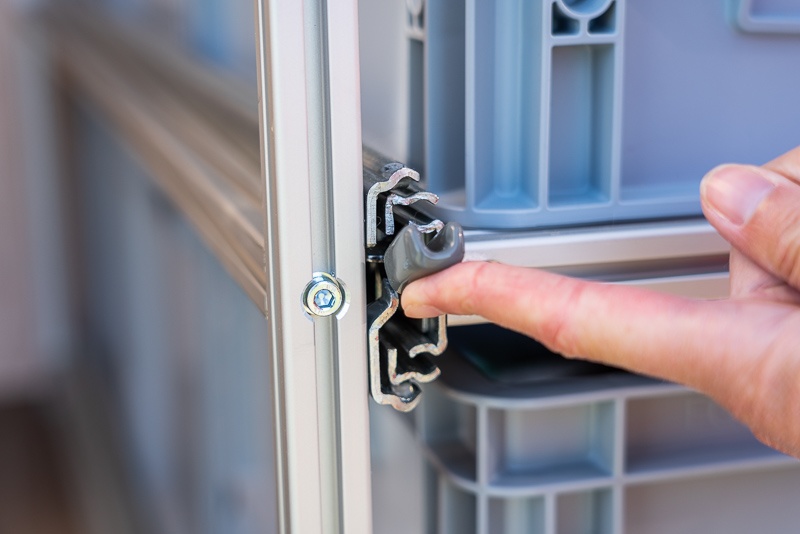

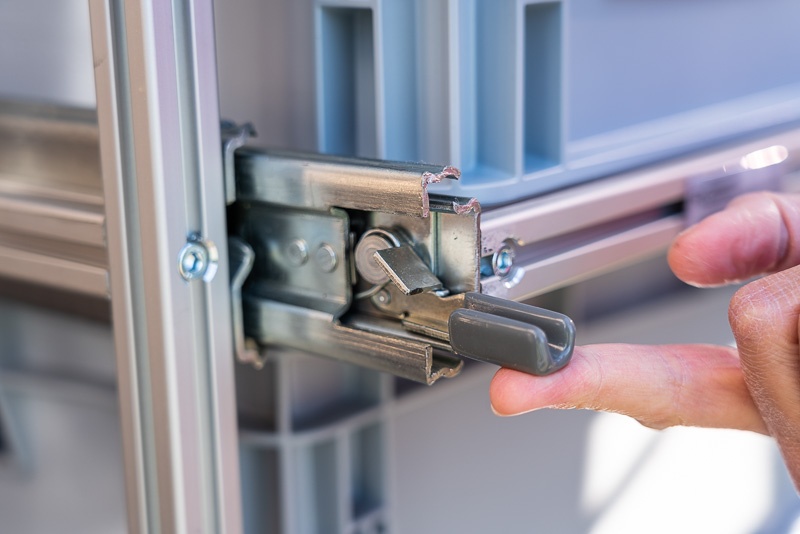

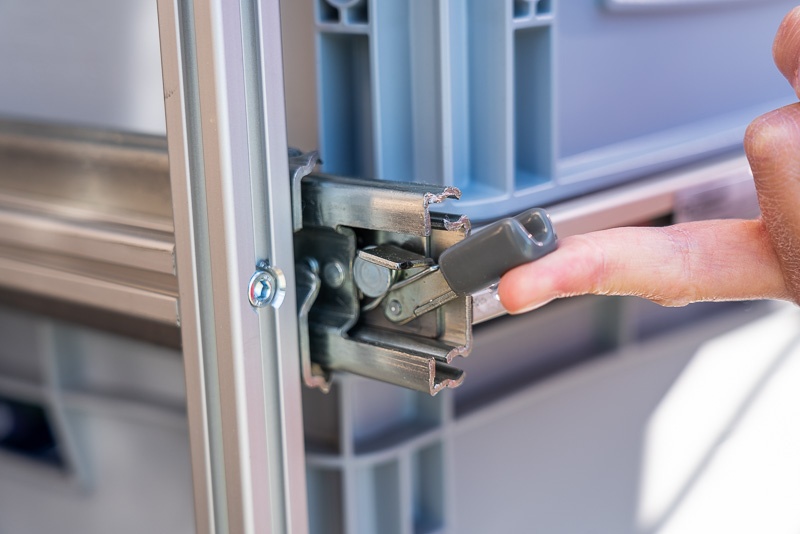

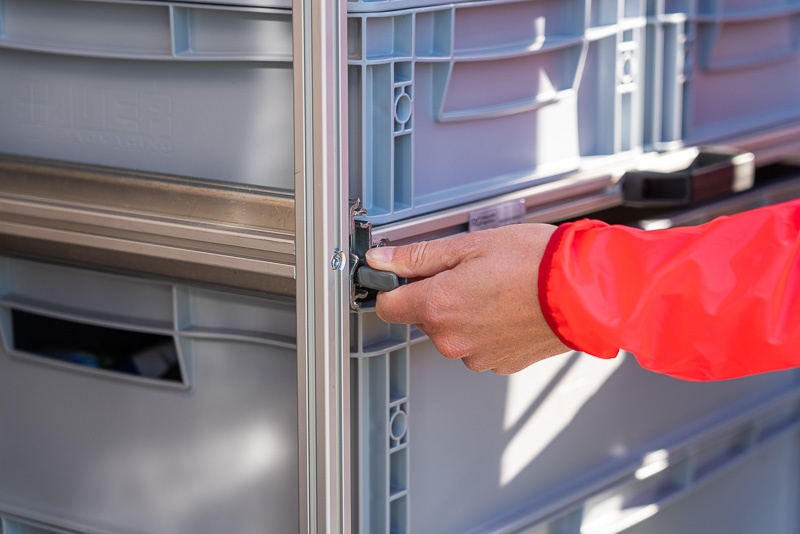

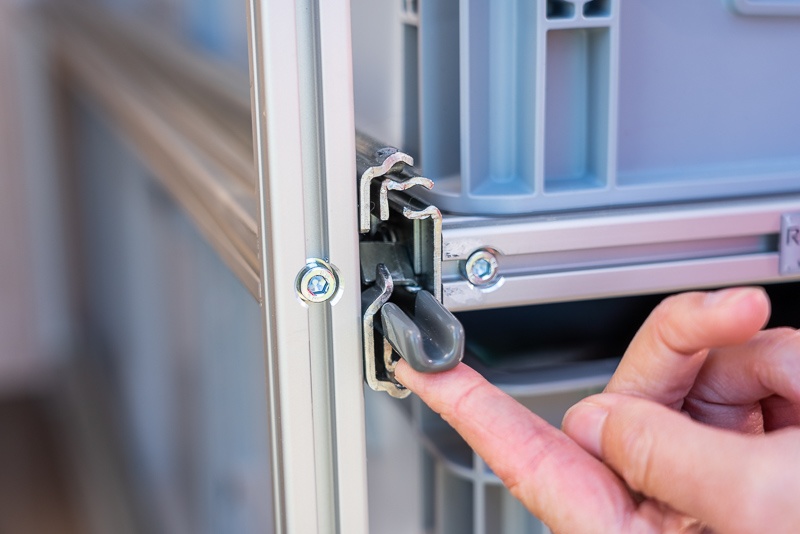

bei unseren Auszügen ist die Rastnase dadurch unten. Das hat den Vorteil, das bei welligen Pisten bei hoher Beladung des Auszugs dieser nicht raus schnippen kann.
Liebe Grüße
Grit und Basti
hallo Basti,
möchte Eure Auszugssystem nachbauen.
noch ein paar Fragen zu der Verschraubung der Profile.
bei dem ersten Foto bei „Unser Auszug“ sieht es so aus das bei der Verbindung der Profile Senkkopfschrauben verwendet wurden und in der Mitte des zu verbindenden Profils (längs) ein Gewinde geschnitten wurde.
Bei anderen Fotos habe ich den Eindruck das Zylinderschrauben verwendet wurden……
– Senkkopfschrauben oder Zylinderschrauben
– Länge Schrauben oder Gewinde
– Gewinde ja/nein oder irgendwelche Verbindungselemente
Danke
Gruß
Xaver
Hi Xaver,
wir haben das System geplant, die finale Konstruktion (inkl. Maße und Materialliste) sowie die Fertigung hat RG-Regalbau durchgeführt. Somit können wir dir hier keine genaue Materialliste zur Verfügung stellen.
Es wurden Zylinderkopfschrauben zur Befestigung der einzelnen Profile untereinander genutzt mit Ausnahme der Befestigung am Schwerlastauszug selbst, hier wurden Senkkopfschrauben genutzt.
Die Länge der Schrauben und Gewinde hängt von den verwendeten Profilen ab.
Liebe Grüße
Basti
Hallo Basti,
Habe gleich noch ne Frage.
Welche Traglast haben die Auszüge.
Danke und Gruß
Xaver
Hi Xaver,
soweit ich im Kopf habe 80kg. Falls Du mehr benötigst, gibt es auch Auszüge mit mehr Traglast.
Liebe Grüße
Basti
Servus Basti,
erst einmal ein dickes Lob – super Bericht!

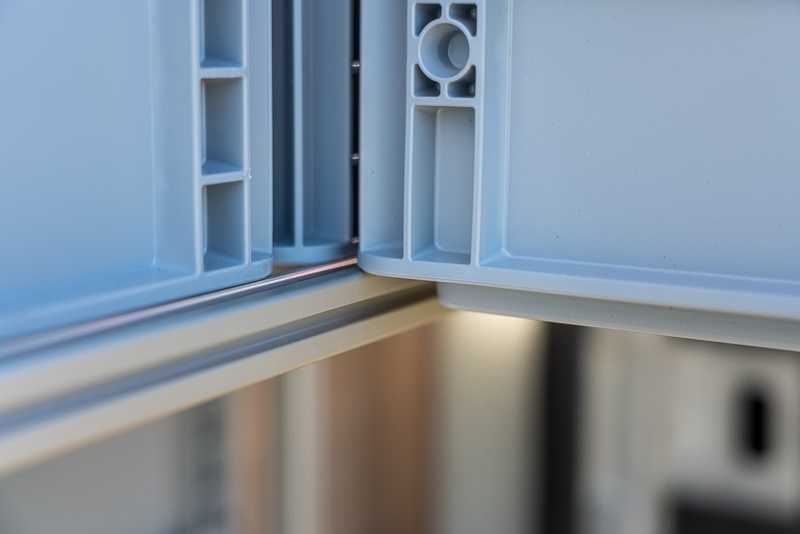

Eine Bitte – Könntest Du mal bitte mal in den Auszügen das Innenmaß nachmessen.
Sprich das Innenmaß der Profile auf welchen die Auerboxen aufliegen
Längen und Breite innen – dann weiß ich ob ich genug Spiel bei meiner Konstruktion gelassen habe, um die Boxen schön „saugend“ einsetzen zu können.
Vielen Dank.
VG
Chris
Hi Chris,
die Innenmaße sind an den Feldern der Außenseiten und dem Feld in der Mitte verschieden, geht aufgrund der 20mm Profils nicht anders:
– Außen: 37,5 x 57cm
– Innen: 38 x 57cm
Liebe Grüße
Basti
Hallo Basti,
Bin gerade dabei das Material für den Auszug zu bestellen.
Wurden bei den Profilverbindungen bzw den Zylinderkopfschrauben eigentlich Unterlegscheiben verwendet ?
Danke für die Unterstützung
Gruß
Xaver
Hallo Xaver,
Du kannst je nach verwendetem Profil und Schrauben entweder Unterlegscheiben, Federringe oder Zahnscheiben nutzen, damit sich durch die Vibrationen nichts löst. Absolut notwendig ist es aber nicht.
Liebe Grüße
Basti
Hallo Basti,
Ja ihr habt einen wirklich guten Bericht verfasst.
Bin auch gerade am planen für unsreren neuen Hymer Free 602.
Unter dem Bett sind links und rechts Schrantüren und wegen der inneren linken Schranktüre ist es nach innen ziemlich knapp.
Koennest du mir bitte die Maße der gesamt nötigen Breite und der gesamten Länge für das von euch eingebaute Boxensystem sagen,
dann kann ich sehen wie ich plane.
Danke und weiter so.
Gruß
Joachim
Hi Joachim,
Unser Auszug hat die Außenmaße L:125cm / B:70cm / H:68cm.
Liebe Grüße
Basti
Hi Basti
Länge wurde von euch ohne die hinteren schwarzen Griffe gemessen ….oder?
Danke für deine Mühe.
Gruß Joachim
Hi Joachim,
die Länge ist inkl. der Griffe.
Liebe Grüße
Basti
Danke dir
Liebe Grüße
Joachim
Hallo Basti,
super informativer Bericht!
Wie sind den die Außen Maße der gesamtem Konstruktion?
Vorab besten Dank und schöne Weihnachten!
Lg Martin
Hi Martin,
die Außenmaße haben wir unter Punkt 6.2 – Außenmaße beschrieben: „Unser Auszug hat die Außenmaße L:125cm / B:70cm / H:68cm. Damit haben wir maximal den nutzbaren Raum genutzt“
Wir wünschen dir ebenfalls ein frohes Fest und bleib gesund!
Liebe Grüße
Grit und Basti
Hallo Basti, wir haben uns auch ein Summit 640 bestellt Liefertermin Mai 2021. Eure Außsenmaße vom Gestell sind ja 152X70X68 . Könntes Du mir bitte die Länge der Teleskopenschiene verraten ? Ich möchte es nämlich selber bauen.
Vielen Dank Dieter Stahl
Hi Dieter,
unser Auszug hat die Außenmaße L:125cm / B:70cm / H:68cm. Der Schwerlast-Auszug ist hier 120cm lang.
Liebe Grüße
Grit & Basti
Hallo,
danke für Euer tolles Video und diesen Blogbeitrag.
Leider kann ich die angekündigten anderen Anbieter, zB. hier im Norden nicht finden, die Ihr angekündigt habt. Habe ich die Liste übersehen oder könnt Ihr mir Hinweise auf andere Anbieter geben?
Danke und Grüße
Armin
Hey Armin,
andere Anbieter wären z.B. Abenteuer Caravan, Aluprofil-technik, Chrismotec, oder IDEA.
Liebe Grüße
Grit und Basti
Hallo Basti,
vielen Dank für all die hilfreichen Informationen.
Zum Schwerlastauszug habe ich eine Frage: Habt Ihr die Boxen im Rahmen befestigt oder stehen die „nur so“ drin? Können die Boxen während der Fahrt rausspringen ?
Gruß
Frank
Hey Frank,
die Boxen stehen nur so drin, wir hatten keine Probleme mit ungewolltem Springen der Boxen 🙂
Viele Grüße
Basti
Hy Basti,
vielen Dank für diesen ausführlichen Beitrag. Er diente mir als Inspiration und habe prompt das Gleiche, jedoch mit Holzleisten (20mm x 35mm) als Tragstruktur umgesetzt. Unser Wagen ist ein Pössl Roadcruiser B.
Dank der intelligenten Aufteilung der Kisten hat wirklich jede Menge Platz!
Grüsse aus der Schweiz
Matthias
Hey Matthias,
das freut uns sehr, viel Spaß mit deinem neuen Auszug 🙂
Viele Grüße
Basti
Hallo,
Ich möchte mir etwas ähnliches bauen und bi nicht sicher welche Auszüge ich nehmen soll. Bei den Längenangaben gibt es ja immer 2 Werte. Die normale Länge und die Auszuglänge. Wird die ab der hinteren Kante des Regals gemessen oder ist die inklusive des Auszugs selbst? Ich habe bei meinem Carado die gleiche Tiefe zur Verfügung. Könnt ihr mir das Modell oder zumindest die Masse der verbauten Auszüge sagen?
Vielen Dank schon mal im Voraus.
PS: ich fand auch eure anderen Videos schon sehr hilfreich. Danke auch dafür.
Hey Nico,
die Auszüge haben im eingefahrenen Zustand eine Länge von 1200cm.
Hallo, vielen Dank für den Artikel und das Video! Ich habe das als Inspiration genommen, mir selbst so einen Kisten-Auszug zu bauen. Auch 2 Etagen, aber nur 40er Breite und 90er Länge, mehr passt bei mir nicht. Das Schöne ist ja: die meisten Getränkekisten haben ja das gleiche Maß, und da ich meinen Kastenwagen auch als Alltagsfahrzeug nutze, erleichtert das den Einkauf schon enorm! 😉
Da ich einen 3D-Drucker habe, habe ich aber noch 2 Verbesserungen vorgenommen:
– ich habe dieses graue Gummi von den Entriegelungshebeln entfernt und statt dessen ein gedrucktes Teil darauf gesetzt, mit dessen Hilfe sich beide Hebel durch ein 8mm Edelstahlrohr verbinden lassen. Somit kann man den Auszug einhändig bedienen: entriegeln und herausziehen mit einem Handgriff!
– am hinteren Ende der Auszüge sind bei mir so hellgraue Kunststoffteile eingesetzt, die wohl als Endstopp / Puffer dienen. Die habe ich durch selbstgedrucktenTeile aus TPU ersetzt, die etwas breiter sind als das Original (ca. 3mm). Dadurch hat der Auszug im eingefahrenen Zustand keinerlei Spiel mehr und es kann nichts mehr rappeln.
Wenn ihr Interesse habt, das auch mal zu testen, würde ich euch die nötigen Teile mal zusenden, als kleines Dankeschön. Ich könnte euch auch vorab Bilder per Mail schicken, dann kann man sich das vielleicht besser vorstellen.
Viele Grüße,
Tim
Hi Tim,
vielen Dank für deinen interessanten Kommentar – Verbesserung und Weiterentwicklung sind immer gut, auch bei einem Heckauszug.
Ich kontaktiere dich deshalb in den nächsten Tagen per E-Mail.
Viele Grüße
Grit
Hallo ihr beiden, interessanter Beitrag. Ihr schreibt, dass ihr die Alu Profile am Bettgestell festgemacht habt. Bei unserem Pössl 640 sind die Querbalken vom Bett aber lose. Habt ihr die Balken auch noch verschraubt (wenn ja, wo?) oder sind die bei euch von Haus aus fest installiert? Danke im Voraus! Liebe Grüße, Anna
Hi Anna,
die Aluprofile für das Bett sind bei uns ebenfalls nicht fest mit dem Fahrzeug montiert. Primär geht es bei dieser Befestigung um mehr Stabilität bei größeren Längskräften (Beschleunigen und Bremsen).
Viele Grüße
Grit und Basti
Schöne Auszüge habt ihr euch da gebaut! Sieht sehr professionell aus! Wie habt ihr denn die Konstruktion seitlich mit der Karosserie verbunden? Ich plane gerade für meinen VW T3 ein sowohl nach innen, als auch nach außen ausziehbares Bett. Die passenden schwerlastschienen bis 330kg habe ich bereits gekauft, nun stelle ich mir aber die Frage, wie ich sie auch Biegefest am Fahrzeug montieren kann, da sie 130cm Abstand voneinander haben und 100cm ausgefahren werden können. Die Idee ist die Schienen an hochkant Stehenden Platten zu befestigen die einen geraden Abschluss zur schrägen Karosserie bilden . Zwischen Karosserie und Platte ist aber somit ein schräg zulaufender Spalt. Habt ihr einen Tipp wie man das konstruktiv besser lösen kann als den Zwischenraum mit Kanthölzern zu überbrücken, welche in die Karosserie geschraubt werden?
Hey Anni,
das Gestell an sich ist so stabil, dass wir es selbst nur oben und unten befestigt haben. Du kannst dir das Video dazu anschauen, da zeigen wir es genau im Detail. Auch vom Gewicht haben wir keine allzu schweren Dinge verstaut – und die schweren Dinge sind sowieso ganz unten nahe am Boden.
Ich kenne deinen T3 jetzt nicht genau im Detail, aber deine Lösung wird im allgemeinen oft so umgesetzt. beachte nur, dass sich das Fahrzeug selbst auch windet (Torsion) und hier deine Konstruktion mit beeinflusst wird und du das mit den Spaltmaßen mit einkalkulieren solltest.
Viele Grüße
Basti
Wir besitzen auch einen Kasten (600cm) und sind von den Auszügen sehr angetan. Allerdings nutzen wir den Kasten auch als Alltagsfahrzeug und haben oft auch größere Gegenstände zu transportieren. Dann benötige ich natürlich den Platz, an dem das Gestell angebracht ist. Gibt es dafür auch eine „Schnelleinbau/-ausbaulösung“? Oder müssten wir jedes mal wieder alle Schrauben lössen und die Löcher verschließen (damit kein Dreck reinkommt beim Transport)?
Hi Udo,
prinzipiell wäre eine Verschraubung an wenigen Punkten machbar, eine komplett „flexible“ Lösung kennen wir persönlich leider nicht.
Hier wäre evtl. eine Lösung nur mit Boxen oder flexiblen Organizern besser.
Viele Grüße
Grit und Basti
Hallo,
ich bin auf der Suche nach entsprechenden Anbieter im norddeutschen Raum.
RG Regalbau ist super, aber leider 700km entfernt. Sowohl hier, als auch im YouTube, wird zwar darauf hingewiesen, dass es unterschiedliche Anbieter gibt, aber nur auf RG und chrismotec eingegangen. Beide befinden sich eher im Süden. Zumal chrismotec auf Monate ausgebucht ist und RG auch erst ab Ende Juli zeit hat. Vielleicht habt ihr noch weitere Empfehlungen.
Grüße
Hi Frank,
wir kennen noch folgende Anbieter:
Abenteuer-Caravan (www.abenteuer-caravan.de) -> in Bayern
MOBILADE (www.mobilade.de) -> in Lübeck
Wieners Regalsysteme (www.wieners-regalsysteme.de) -> Nähe Nürnberg
Für dich wäre wahrscheinlich die Firma MOBILADE in Lübeck interessant. Wir haben bisher mit MOBILADE noch keine Erfahrungen gesammelt. Falls du dich für diesen oder einen anderen Anbieter entscheidest, würden wir uns über ein Feedback hier in den Kommentaren unter dem Heckauszug im Wohnmobil Artikel sehr freuen. Das hilft dann sicher auch anderen bei der Entscheidung.
Viele Grüße
Grit
Hallo Grit,
danke für den Tipp. Werde mich mal mit Mobilade in Verbindung setzen und anschliessend berichten.
Gruß
Frank
Guten Morgen,
habe Kontakt mit mobilade.de aufgenommen. Leider bieten die nur die Hardware an. Einen Einbau führen die nicht durch.
Leider kommt das dann für uns nicht in Frage, denn wir wollten eine Lösung für beides.
Gruß
Frank
Hallo Frank, schade 🙁 Solltest du einen Anbieter in deiner Nähe finden, der auch einbaut, würde uns das trotzdem sehr interessieren und wir wären dankbar über eine kurze Info.
Viele Grüße
Grit
Hallöchen,
nachdem ich mir momentan auch Gedanken um ein Auszugsystem für meinen Malibu Charming GT 640 mache und ihr dabei ‚Pate‘ steht, habe ich zu eurem Systembau die Frage, ob ihr zusätzlich verklebt habt. Es gibt einige Anbieter, die neben Verschraubungen auch das Verkleben vornehmen. Meine Planung sieht einen Doppelstockauszug mit Siebdruckplatte und in der 40-er Breite vor.
Danke vorab und Campergrüße aus dem R-M-K
Andi
Hi Andi,
der Auszug ist im Fahrzeug und in sich nicht verklebt, sondern „nur“ verschraubt. Wir wollten gerne die Möglichkeit bewahren, dass wir den Auszug ausbauen könnten, wenn wir die komplette Garage benötigen sollten. Durch die Verschraubung ist der Auszug in sich auch sehr stabil. Somit kam eine zusätzliche Verklebung nicht infrage. Deine Planung hört sich gut an 👍🏼 – Wir wünschen dir frohes Einbauen und viel Freunde mit deinem Malibu Charming.
Viele Grüße
Grit
Hallo ihr beiden, Top Seite, klasse Videos! Chapeau!
Wie breit muss der Rahmen für die Auer Kisten sein?
Danke
Gruß
Holger
Pingback: Ein Jahr Stillstand: wie wir die Zeit in Deutschland genutzt haben | Movin'n'Groovin
Hallo ihr beiden, Frage hat sich erledigt, habe die Maße bei Auer und hier gefunden
Danke
Hallo, eine super Seite habt ihr hier.
Ist das Höhenmaß von 68 cm inkl. dem Querprofil was mit den Bettträgern verschraubt wird ? Oder die Längs-Profile die weit nach hinten in das Fahrzeug gehen?
Hallo Grit,
hallo Basti,
erst mal ein Lob für eure tollen Beiträge.
Ich habe eine Frage zur Befestigung der Auszüge auf dem Boden des Pössl Summit 640.
Von außen sichtbar sieht es für mich so aus, dass der Boden aus der Holzplatte und einer Isolierung aus Styrodur besteht.
Ihr schreibt, dass die Folie/Dampfsperre auf keinen Fall beschädigt werden darf.
Wo beginnt diese? Direkt unter der ca. 8mm Holzplatte oder unter der Isolierung aus Styrodur?
Für eine kurze Rückmeldung bedanke ich mich im Voraus.
Viele Grüße
Dieter
Hallo Dieter, wir wissen es leider nicht mehr 100%, da wir den Kastenwagen nicht mehr fahren, sondern einen CamperVan. So weit ich mich aber erinnern kann, ist die Dampfsperre unter der Isolierung.
Viele Grüße
Basti
Wenn sie richtig eingebaut ist, befindet sich eine Dampfsperre immer auf der warmen Seite eines Bauteils (= System von mehreren Schichten aus unterschiedlichen Materialien). In diesem Fall also zwischen Holzbolden und Isolierung aus Styrodur.
Hallo ihr zwei,
vielen dank für den äusserst informativen Beitrag 🙂
Kannst Du mir zufällig sagen, von welchem Hersteller dieser Schwerlastauszug ist und welche Traglast dieser hat?
Liebe Grüsse und vielen Dank,
Ben
Hi Ben, den Auszug hat RG Regalbau selbst hergestellt (mit welchen Marken weiß ich nicht), die Traglast unseres Heckauszug beträgt 80kg.
Viele Grüße
Hallo Grit,
ich danke Dir für die Antwort 🙂
Liebe Grüsse,
Ben
Pingback: Neuigkeiten aus der Caravaningbranche Urlaubs-Checkliste - FAQ
Moin Moin , hat hier vielleicht jemand eine Materialliste für genau diese Konstruktion? Beste Grüße Thomas
Vielen Dank für den tollen und ausführlichen Bericht und für die vielen hilfreichen Antworten zu den diversen Fragen.
Wenn ich darf, möchte ich hier mal mein Projekt für einen Heckauszug für unseren Globecar Campscout 640 vorstellen, das ich gerade realisiere. Mein Anforderungen an einen Heckauszug waren/sind:
– Geeignet für die Maße von Industrieboxen (40x60cm).
– Hoch belastbar
– Flexibel, was die Anwendung betrifft
– Einfache und schnelle Montage und Demontage
– Einfach zu realisieren
Die Konstruktion besteht aus drei Komponenten:
– Tragrahmen, auf den die Industrieboxen gestellt werden. Die Funktion ist vergleichbar mit dem einer Europalette für den Transport von Behältern etc..
– Schwerlastauszug für die Aufnahme des Tragrahmens.
– Schnellverbindung des Auszugs mit dem Fahrzeug.
Verwendet wird der Schwerlastauszug 2257619-1219mm mit Verriegelung von teleskop & schienen & 24 & . & de. Die Länge ist ca. 120cm (eingefahren), Tragkraft 200 kg, das Eigengewicht beträgt 12.5 kg. Evtl. hätte auch eine leichtere Ausführung ausgereicht. Aber weil wir ganz vorne auf dem Auszug, direkt an den Hecktüren eine Engel-Kühlbox plazieren möchten, die gefüllt schon mal bis zu 40kg wiegen kann, habe ich mich für eine schwere Schienenvariante entschieden. Die Belastung bei vollem Auszug von 120cm ist dann schon ziemlich gross. Aus dem selben Grund habe ich auch Aluprofile vom Typ B in den Dimensionen 30×30 und 60×30 verwendet. Die 60×30 Profilschienen bilden die Längssträger des Auflagerahmens für die Transportboxen, die 30×30 Profile sind die Quertraversen, mit denen die Längsschienen des Rahmens miteinander verbunden sind. Die Befestigung am Boden wird per Airline-Schienen realisiert (ca. 1 cm hoch, abgerundet). Die werden mit mehreren Schrauben fest am Boden montiert. Die Schienen werden genau in dem erforderlichen Abstand für die Montagewinkel der Schwerlastauszüge am Boden montiert. Für die Airlineschienen gibt es Montageadapter mit M8 Stehbolzen. Davon setze ich pro Seite 6 Stück ein (je zwei hinten und einen vorne). Die Montagewinkel der Schwerlastschienen bekommen entsprechende Bohrungen und werden dann auf die Stehbolzern der Airlineschienen gesetzt. Arretiert werden die Schwerlast- auf den Airlineschienen mit einem Klemmwinkel pro Stehbolzen (z.B. KIPP Exzenterhebel , Innengewinde, Gr.2 M8, K0646.2521108). Damit kann die gesamte Auszugskonstruktion schnell mit sehr geringem Aufwand und ohne Werkzeug aus dem Heckraum entfernt werden, da nur die (flachen) Airlineschienen am Boden verbleiben.
Der Auflagerahmen aus den Aluprofilen wird auf 1m lange Aluwinkel (50x50x4mm) gesetzt, die ich an den Schwerlastauszügen angebracht habe. Ein Herumrutschen des Rahmens auf diesen Winkeln wird duch eine M6 Zylinderkopfschraube pro Seite (es sind natürlich auch mehr möglich) an der Unterseite der Längsträger verhindert. Der Kopf der Schrauben passt in eine entsprechende Bohrung in den Aluwinkeln, auf denen sie liegen. So lässt sich auch der Auflagerahmen ohne Aufwand und Werkzeug durch einfaches Herausheben entnehmen.
Wichtig war mir auch, dass der Auszug mit verhältnismässig wenig Aufwand (Material und Zeit) auf ein anderes Grundmaß umgerüstet werden kann. Bei meiner Konstruktion müssen nur die zwei 30×30 Aluprofile (Quertraversen) an der Vorder- und Rückseite des Auflagerahmens ausgewechselt werden. Die Länge der Traversen für zwei 60×40-iger Boxen, Schmalseite an Schmalseite beträgt ca. 700 mm. Dazu kommt die Breite von 120mm der Längsträger (2x60mm), was ingesamt 820mm in der Breite ergibt. Eingerechnet sind dabei ca. 2cm Luft damit die Boxen einfach eingesetzt und herausgenommen werden können, ohne zu Klemmen. Ausserdem werden so eventuelle Spannungen durch Torsion der Karrosserie aufgefangen.
Der Heckraum im Campscout ist zu schmal für die Aufnahme von zwei 60×40 Boxen im Querformat, zumal mit dem zusätzlich benötigten Platz für die Auszugsmechanik. Machbar wäre aber (wenn auch knapp) die Anordnung einer Box quer mit einer Box längs nebeneinander. Dazu müsste nur die Quertraversen von 70 cm Länge an Vorder- und Rückseite des Rahmens gegen zwei mit der Länge von 90cm ausgetauscht werden. Werden bei der Konstruktion entsprechende Winkelverbinder verwendet, ist das eine Sache von wenigen Minuten. Zusätzlich müsste eine dritte Airlineschiene in einem entsprechenden Abstand (20cm) am Boden montiert sein.
Auf das Anbringen einer zweiten Ebene mit Auszügen habe ich aus folgenden Gründen bewusst verzichtet:
– Verlust von Flexibilität:
Ich muss mich von vorneherein auf die Höhe der Stauboxen (Industrieboxen), die ich verwenden will, festlegen. Eine flexible Lösung wäre technisch natürlich möglich aber aufwendig. Das Verhältnis von Aufwand und Nutzen wäre für mich und meine Anforderungen nicht gerechtfertigt.
– Verlust von Stauraum:
Die Einrichtung einer zweiten Ebene mit Auszügen benötigt Platz in der Höhe (Aluprofile, Auszugsschienen…). Platz, um den der nutzbare Nettostauraum reduziert wird.
– Gewicht:
Das zusätzlich erforderliche Material (Aluprofile, Auszugsschienen…) reduziert die zulässige Nettozuladung des Fahrzeugs.
Alle Komponenten sind bereits fertiggestellt. Nur die Airlineschienen müssen noch im Heckraum montiert werden. Meine Frau ist im Moment mit einer Freundlin im Campscout unterwegs. Nächste Woche kommt sie zurück und dann werde ich mit an den Einbau der Airlineschienen machen. Ein bisschen gespannt bin ich schon, ob dann alles so funktioniert, wie ich mir das gedacht habe…
Viele Grüße,
Andreas
Hallo Andreas,
vielen Dank für deine ausführliche Anleitung. Wo hast Du denn die Airlineschienen gekauft?
Viele Grüße Bastian
Pingback: Schubladensystem Für Kastenwagen – (MUSS der Camper wissen) – Camper Welten
